제네시스 쿠페 열선 핸들 작업 (4편) 끝

이번에는 열선핸들  배선 열결하는걸 알려드리겠습니다.

실내 퓨즈박스 뒤편입니다.

I/P-A 전원 분배도

핸들 하부 트림 뜯고 퓨즈박스 뒤를 보시면 수많은 커넥터들이 연결이 되어 있는데.



여기서 I/P-A 커넥터 13번에 연결해 주시면 됩니다..

(다른곳 ACC에 연결해 주셔도 됩니다 하지만 열선핸들은 전기를 많이 먹기때문에.. 두꺼운 배선쪽 찾아서 연결해주셔야 합니다.)

커넥터를 뺴고 보시면 사진에 표기된 곳에 저는 연결 하였습니다.



이렇게 연결하고 꼭 새로깐 열선핸들 배선쪽에 15A 퓨즈 걸어줍시다.  (배선도 충분한 용량 배선으로 해줍시다)

그리고 클럭스프링 하부에 연결되는 열선 전기 커넥터 기본 배선이 용량이 부족할거 같아. 좀더 두꺼운 배선으로 교체해줬습니다

그리고 임시로 테스트 해봤습니다~

그리고 이건 상관없는 일이지만 LED 색상이 마음에 안들어 교체했습니다 ㅎㄷㄷㄷ

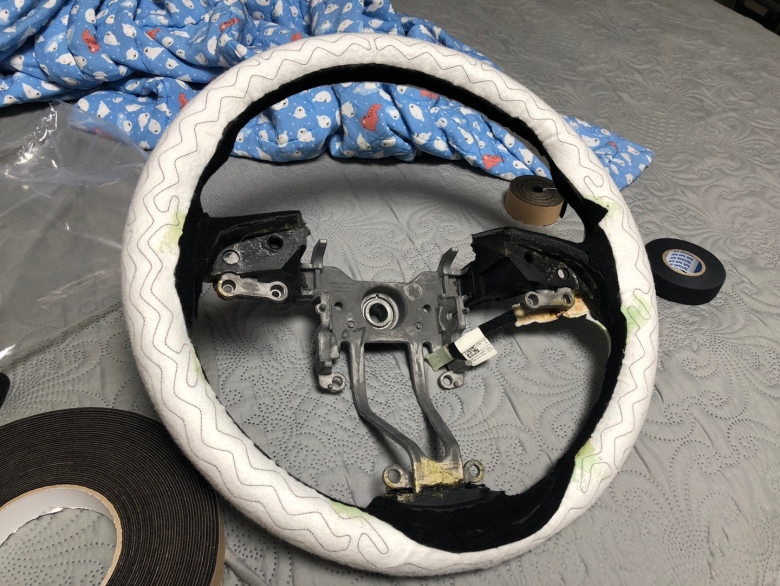

핸들 열선 패드가 타 차종꺼라 완벽하게 맞지가 않기 때문에 붙이고 남는 빈공간은 부직포 테잎으로 채워줬습니다

그리고 다음날 알리에서 주문한 알칸타라 느낌의 스웨이드 가죽이 도착을 해서....

한땀한땀 열심히 바느질 해주고....

새로 기존에 사용하던 핸들분해하고... 새로 가죽작업한 핸들로 이식을 합니다...

(배선 + 열선 모듈 + 스위치)

핸들 공간이 부족해 열선 모듈 겨우겨우 안에 넣고 고정시켰습니다...

그리고 열선 작동등 스위치 핸들 하부 트림 구멍내서 장착하고



그동안 작업해둔것 연결 하면 완료!!!



잘되더군요~~!!!!
